产品简介

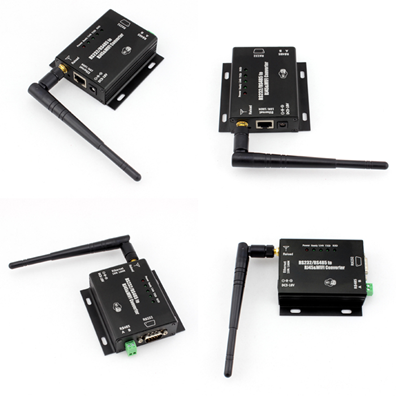

EL-9301 WIFI 控制器是本公司设计的WIFI联网服务器，用来将RS232/RS485设备转换成WIFI无线网络，通过手机、IPAD或者笔记本电脑等上网设备进行控制，也可以连到远程服务器。
此WIFI串口服务器功能齐全，支持RS232，支持RS485，拨码开关选择，可以直接工程使用，超宽电压5-48v输入，工业级高可靠性设计。
WIFI串口服务器可以作为AP支持其他设备联入，也可以做为Station联入普通的无线WIFI网络，接收网络控制。
1、可同时实现RS232或者RS485转WIFI 转RJ45，保证数据传输的稳定性。
2、可实现以太网转WIFI透明传输，模块可以实现无线网卡的有线转无线的数据转化功能。
3、支持AP+STA同时运行模式，模块既可以作为AP供无线终端加入，又可以同时作为STA加入到其他无线路由设备
产品特性：
1.板载UART转WIFI核心模块，包含该模块的所有特性，请参看模块说明。
2.支持RS232接口，和计算机引脚定义一致的公口(针)
3.延时极低的自动收发切换RS485接口，可接入各种485接口设备，让485设备接受手机等移动操作系统控制
4.DC5～18V超宽电压输入，可提供2A电流的DCDC电源芯片LM2576HVS，保障系统可靠性。
5.DCDC电源芯片可提供75%～85%，系统适合使用蓄电池供电。
6.RS485和RS232接口通过拨码开关选择
7.Reload重载初始配置按钮，再也不用担心设置错。(工作状态下，按下3-5秒载放开即可载入默认设置并自动重启)
8.丰富的状态指示灯Power/Ready/Link/RXD/TXD
9.DC3.5电源插座，预留2.54间距孔接入方式可选择
核心WIFI串口模块性能和功能特色：
1、通讯距离：两个模块对传外置天线版本300米，内置天线100米。测试条件：开阔地视距，两个模块自行组网，57600波特率双向互传不丢包，轻松穿三层混泥土墙。内置PA信号强度高，亲测视距通讯距离可以到四五百米(3dbi天线，用更好的天线可以更远)
2、支持波特率460,800bps
3、支持绝大多数WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密类型 WEP64/WEP128/TKIP/AES
4、支持IEEE 802.11 b/g/n，用来做远距离覆盖的大功率AP多使用802.11 n协议，本模块也支持
5、支持DHCP自动获取IP，支持工作在AP模式时为从设备分配IP
6、支持网络协议：TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP
7、可选TCP Server/TCP Client/UDP 工作模式，TCP Server模式时可支持多达32个Client连接
8、超小体积，双排2.0间距插针，方便用户应用。
9、通过拉低Reload IO口一秒即可恢复出厂设置，不用担心设置错
10、支持无线工作在AP模式和节点(Station)模式，真正的硬件AP，安卓系统可以直接访问
11、支持透明/协议数据传输模式，高达1M缓存空间
12、提供AT+指令集配置
13、提供友好的Web配置页面，通过网页配置
14、串口分帧延迟和数据量可以设置
15、支持路由/桥接模式网络构架
产品应用

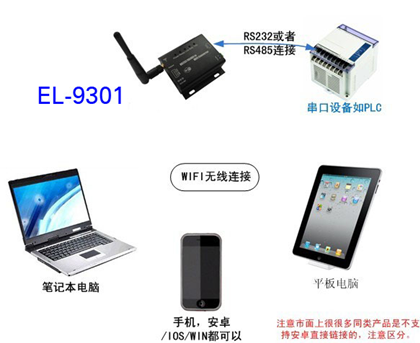

WIFI模块作为AP(无线信号产生者，类似路由器)时的工作框图：
WIFI模块作为Station加入普通无线网络的应用框图：
|
